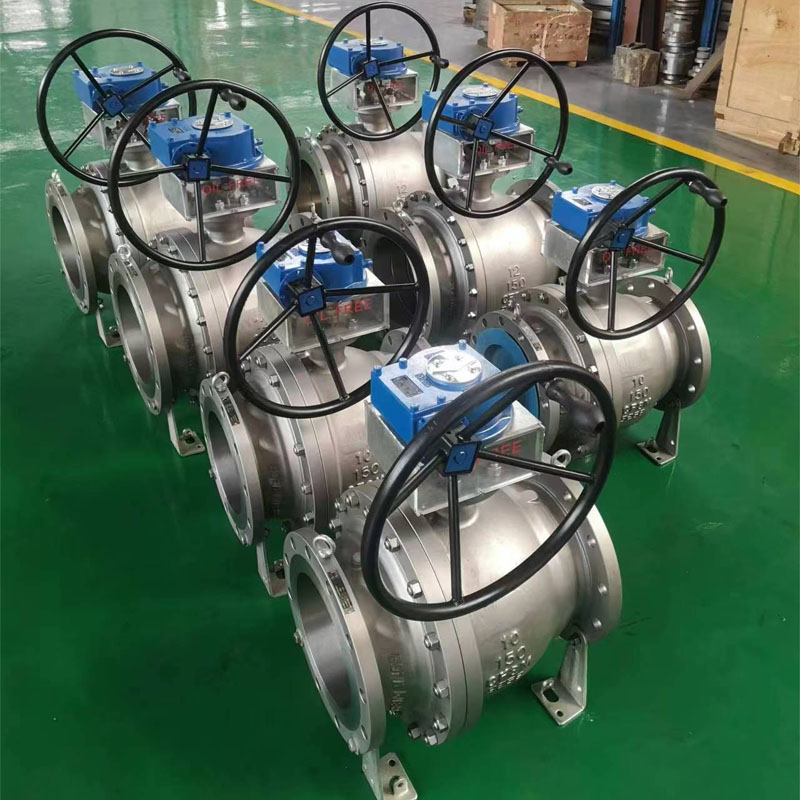

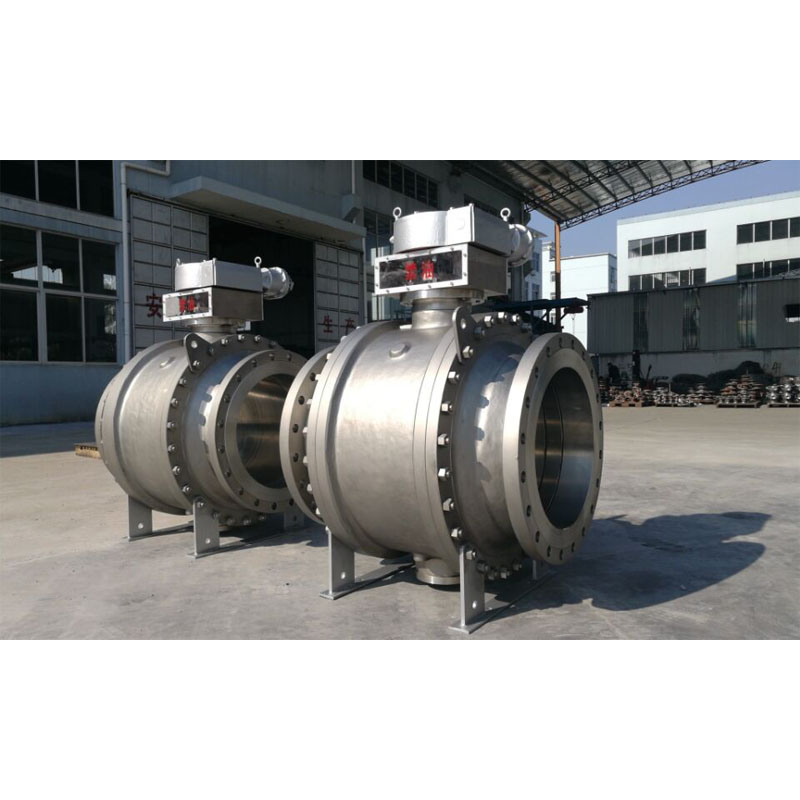

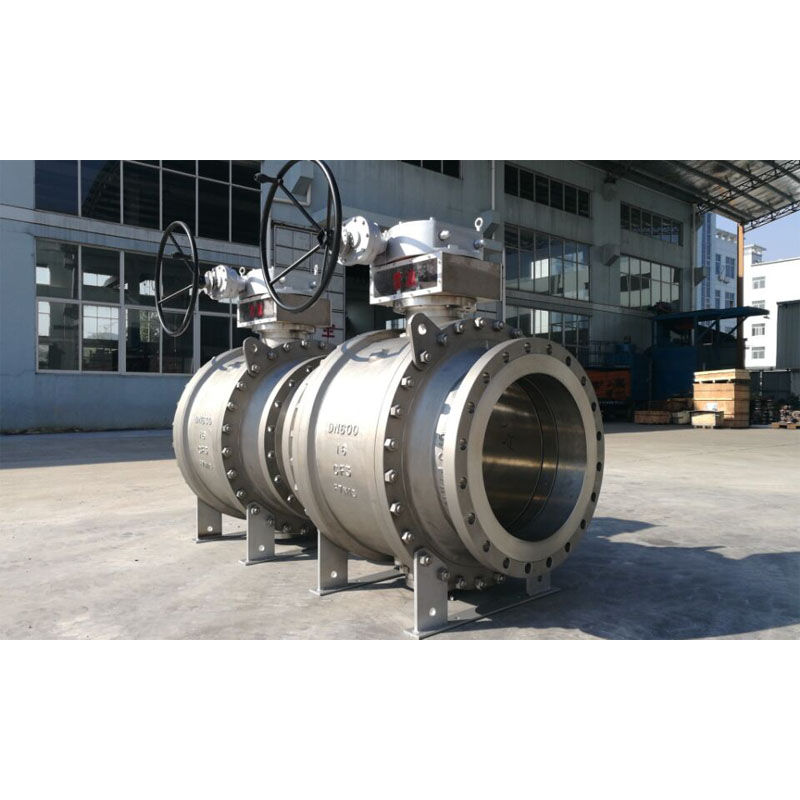

Comhla liathróid ocsaigin

Is cineál comhla liathróid speisialta é comhla liathróid Oxygon a úsáidtear na comhlaí le haghaidh an gháis Ocsaigin sa chóras, agus ba cheart go mbeadh an ceanglas saor ó Ola go docht le linn an phróisis tionóil agus suiteála.

Dearadh & Tástáil Caighdeán Idirnáisiúnta de Chomhla liathróid dhá phíosa

Caighdeán Dearaidh: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Caighdeán Cigireachta & Tástála: API 598/ API 6D

Caighdeán Tástála Sábháilte ó Dhóiteán: API 607/API 6FA

Flange go Flange Fad : ANSI B 16.10 - Patrún gearr/ Patrún fada

Ceangal Deireadh : Deireadh Flanged le ANSI B 16.5, foircinn Butt Weld, foircinn Stock Weld.

Méid an Déantóra agus Raon Brú:

NPS 1/2” go 48” (do Aicme ANSI 150LB)

NPS 1/2” go 48” (do Aicme ANSI 300LB)

NPS 1/2” go 48” (do Aicme ANSI 600LB)

NPS 1/2” go 36” (do Aicme ANSI 900LB)

NPS 1/2” go 24” (do Aicme ANSI 1500LB)

NPS 1/2” go 12” (do Aicme ANSI 2500LB)

nó

DN15 go DN1200 (do PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 go DN1200 (do PN4.0Mpa, PN5.0Mpa)

DN15 go DN1200 (do PN6.3Mpa, PN10.0Mpa)

DN15 go DN900 (do PN15.0Mpa)

DN15 go DN600 (do PN25.0Mpa)

Tórramh Píob: Bore Iomlán (FB)/ Laghdaigh Tórraimh (RB)

Comhlacht Tógála: Taobh Iontrála

Bonnéad/Cineál clúdaigh: Bonnéad Buailte/Boinéad Breisithe

Cineál Suíocháin: Cineál bog

Sreabhadh Treo: Aontreoch/Déthreorach

Meán Seirbhíse: Gás ocsaigine

Gné: Dearadh Sábháilteachta Dóiteáin

Dearadh Frithstatach

Gas Cruthúnas Séidte

Oibriú Comhla: Luamhán Láimhe / Worm-Gear / Actuator Oibrithe / Gníomhaire Aeroibrithe / Gníomhaire Leictreach

MOC (Bille Ábhar – BOM):

Coirp & Bonnéad: ASTM B148 C95800 (Al- Chré-umha)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Cruach Dhosmálta)

Liathróid Soladach : ASTM B148 C95800 (Al- Chré-umha)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Gas : ASTM B148 C95800 (Al– Chré-umha)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Suíochán Liathróid & Séala Coirp : PTFE Maighdean / 25% Gloine Líonta PTFE

: PEEK / Delrin / Grafoil – Fáinne Graifíte

Pacáil gland : PTFE Maighdean / 25% Gloine Líonta PTFE - GFT / Carbóin Líonta PTFE - CFT
