LYV®, monaróir comhla tionsclaíoch gairmiúil, tá a chuid

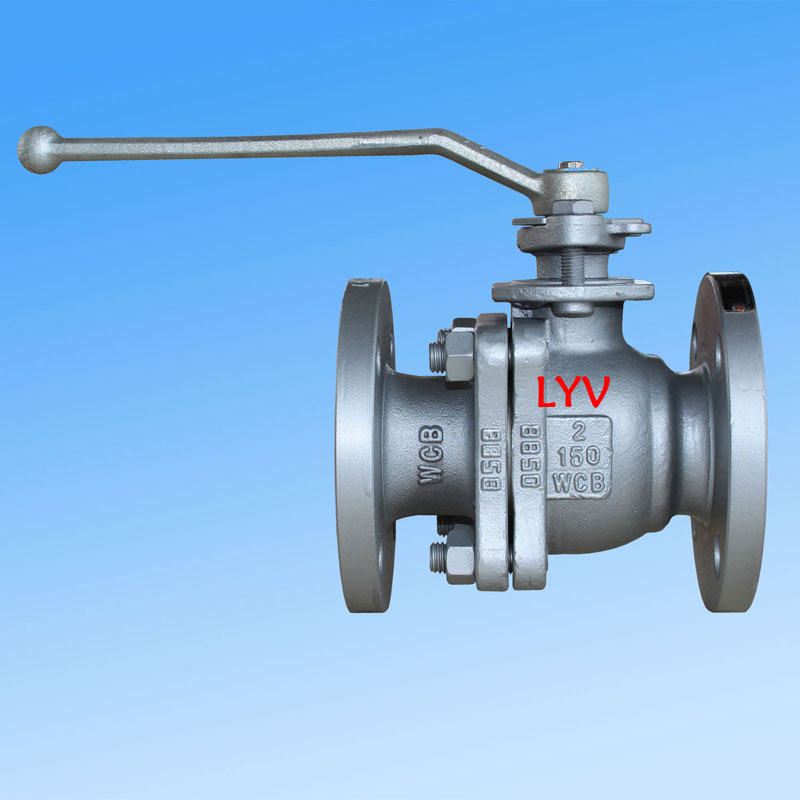

Comhla Liathróid ar Snámh 2 Phíosa, ar cheann de na cineálacha comhla is mó a úsáidtear go forleathan i gcórais píobaireachta tionsclaíocha. Onnmhairíonn an chuideachta comhlaí chuig margaí lena n-áirítear Meiriceá Thuaidh, Oirdheisceart na hÁise, an Rúis, agus an Meánoirthear. Le trealamh meaisínithe CNC agus lucht saothair oilte, tá cumas táirgthe bliantúil ag LYV® níos mó ná 50,000 comhla, ag tacú le ceanglais chaighdeánacha agus saincheaptha araon.
Dearadh agus Tógáil
Tá tógáil choirp scoilte ag an gcomhla liathróid snámhphointe 2 phíosa le dearadh liathróid ar snámh. Déantar é a innealtóireacht de réirISO 17292, API 608, agus API 6Dcaighdeáin. Tá an chomhla ar fáil i bhfoirmíochtaí tollta iomlán (FB) nó tolladh laghdaithe (RB), le tógáil coirp iontrála deiridh. I measc na roghanna boinéid tá boinéad boltaithe nó boinéad sínte, agus tairgtear cineálacha suíocháin i suíocháin bhog nó i leaganacha miotail crua-róin. Is féidir le treo an tsreafa a bheith aontreoch nó déthreoch, rud a sholáthróidh solúbthacht le haghaidh riachtanais phróisis éagsúla.
Méid agus Raon Brú
| Aicme Brú |
Raon Méideanna (NPS) |
Raon Méide (DN) |
| Aicme ANSI 150LB |
1/2" - 10" |
DN15 – DN250 |
| Aicme ANSI 300LB |
1/2" - 8" |
DN15 – DN200 |
| Aicme ANSI 600LB |
1/2" - 4" |
DN15 – DN100 |
Nóta:Le haghaidh rátálacha PN, clúdaíonn an comhla PN0.6, PN1.6, PN2.0, PN2.5 suas go dtí DN250; PN4.0 agus PN5.0 suas go dtí DN200; PN6.3 agus PN10.0 suas go dtí DN100.
Caighdeáin Dearaidh agus Tástála
| Catagóir Chaighdeánach |
Caighdeán Tagartha |
|
Caighdeán Dearaidh
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Cigireacht & Tástáil
|
API 598 / API 6D |
|
Tástáil Sábháilte Dóiteáin
|
API 607 / API 6FA |
|
Fad Flange-go-Flange
|
ANSI B16.10 – Patrún gearr / patrún fada |
|
Cuir deireadh le naisc
|
Flanged (ANSI B16.5), Butt Weld, Socket Weld |
Príomhghnéithe
-
Dearadh Sábháilte ó Dhóiteán– comhlíonann API 607 / API 6FA
-
Dearadh Frithstatach– scaipeann sé muirear statach le haghaidh oibriú sábháilte
-
Gas Cruthúnas Séidte– cuireann sé cosc ar dhíshealbhú gas faoi bhrú
-
Meán Seirbhíse– gás nádúrtha, ola, uisce, ocsaigin agus sreabháin thionsclaíocha eile
-
Seirbhís Géar– comhlíontach le ISO 15156 / NACE MR0175
-
Oibriú Comhla– luamhán láimhe, giaranna péisteanna, actuator neomatach, actuator leictreach
Ábhair Foirgníochta (BOM)
Corp & Bonnet
| Grád Ábhar |
Cur síos |
| ASTM A216 GR. WCB / A105N |
Cruach charbóin |
| ASTM A352 LCB / LCC / A350 LF2 |
Cruach carbóin íseal-teocht |
| ASTM A351 GR. CF8/CF8M |
SS 304 / SS 316 (Cruach Dhosmálta) |
| ASTM A351 GR. CF3/CF3M |
SS 304L / SS 316L (Cruach Dhosmálta) |
| ASTM A351 Gr. CF8C |
Cruach Dhosmálta |
| ASTM A890 4A / 5A / 6A |
Cruach Dhosmálta Duplex |
Liathróid Soladach
| Grád Ábhar |
Cur síos |
| A105N + ENP / A105N + TCC |
Cruach charbóin le plating nicil electroless / sciath chomhdhúile tungstain |
| ASTM A182 F304 / F316 |
SS 304/SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Cruach Dhosmálta |
| ASTM A182 F51 / F53 / F55 |
Cruach Dhosmálta Duplex / Super Duplex |
Nóta don Suíochán Miotail Crua-Shéala:I measc na gcóireálacha dromchla liathróid tá ENP, HCR, WC, agus táthú Ni60 / Ni55.
Gas
| Grád Ábhar |
Cur síos |
| ASTM A182 F6a |
Cruach dhosmálta martensitic |
| ASTM A182 F304 / F316 / F304L / F316L |
Cruach Dhosmálta |
| 17-4 PH |
Cruach dhosmálta a chruadhaíonn deascadh |
| ASTM A182 F51 / F53 / F55 |
Cruach Dhosmálta Duplex / Super Duplex |
Suíocháin, Rónta Coirp & Pacáil Gland
| Ábhar |
Iarratas |
| Maighdean PTFE |
Suíochán / Séala Comhlacht / Pacáil Gland |
| 25% PTFE Líonta Gloine (GFT) |
Suíochán / Séala Comhlacht / Pacáil Gland |
| PTFE Líonta Carbóin (CFT) |
Suíochán / Séala Comhlacht / Pacáil Gland |
| PEIC / Delrin |
Suíochán / Séala Coirp |
| Grafoil (Fáinne Graifíte) |
Suíochán / Séala Comhlacht / Pacáil Gland |
Feidhmchlár agus Seirbhís
Tá an comhla liathróid snámh 2 phíosa oiriúnach do raon leathan feidhmeanna tionsclaíocha lena n-áirítear ola agus gáis, peitriceimiceach, giniúint cumhachta, cóireála uisce agus córais píblíne. Tá sé ar fáil le flanged, butt weld, nó naisc deireadh táthú soicéad, agus is féidir é a oibriú de láimh nó le actuators uathoibrithe. Soláthraíonn LYV® tacaíocht iar-díolacháin iomlán agus seachadadh tráthúil, le tacaíocht ó na foirne innealtóireachta agus táirgeachta a bhfuil taithí acu.
Nóta:Le haghaidh teaglaim ábhar saincheaptha, rátálacha brú, nó cumraíochtaí actuator, téigh i dteagmháil le LYV® go díreach le do shonraíochtaí tionscadail.
